MDX-50将精准自动切削功能与简单易用的特色相结合，是短周期和原型制作的理想解决方案，MDX-50可缩短操作时间并简化生产流程，方便各种水平的用户出色完成多种材质的功能零件切削

卓越功能·尊享高端体验

先进的驱动系统可支持设备立体稳定性

超大加工区域，提升设备刚度，驱动装置升级

选配旋转轴自动定心的主轴箱和尾座工件夹具装置

加载简便的刀具和自动设备校准

无需特殊电力设置，无需使用附加空气压缩机

通过彩色LED状态指示灯和电子邮件，提醒用户设备状态

内置配有导轨安全门的碎屑收集槽，可实现安全清洁生产

最适合用于工作室和教学环境

方便用户的控制面板和软件

MDX-50简单强大的内置控制面板和虚拟控制面板（VPanel）以及自带SRP Player CAM软件，可简化操作，让设备变得简单易用，助您即刻成为3D切削专家。

集成于设备单元前端的控制版面几乎可以控制所有操作，用户无需往返于电脑与设备之间。VPanel界面可与MDX-50无缝对接，方便用户调整主轴转速和速率。

自动换刀装置

MDX-50的扩展加工区和提速操作提升了设备性能，同时缩短了生产时间，可有效加快产品处理速度，另外5位自动换刀装置可不间断自动换刀，无须停工。

MODELA MDX-50台式数控减式快速原型机功能

可精确切削多种材料

以下仅是MDX-50减式快速原型机可加工的部分材料

ABS

POM

尼龙

塑料泡沫

蜡模

PVC

胶合板

硬木

乙缩醛塑料

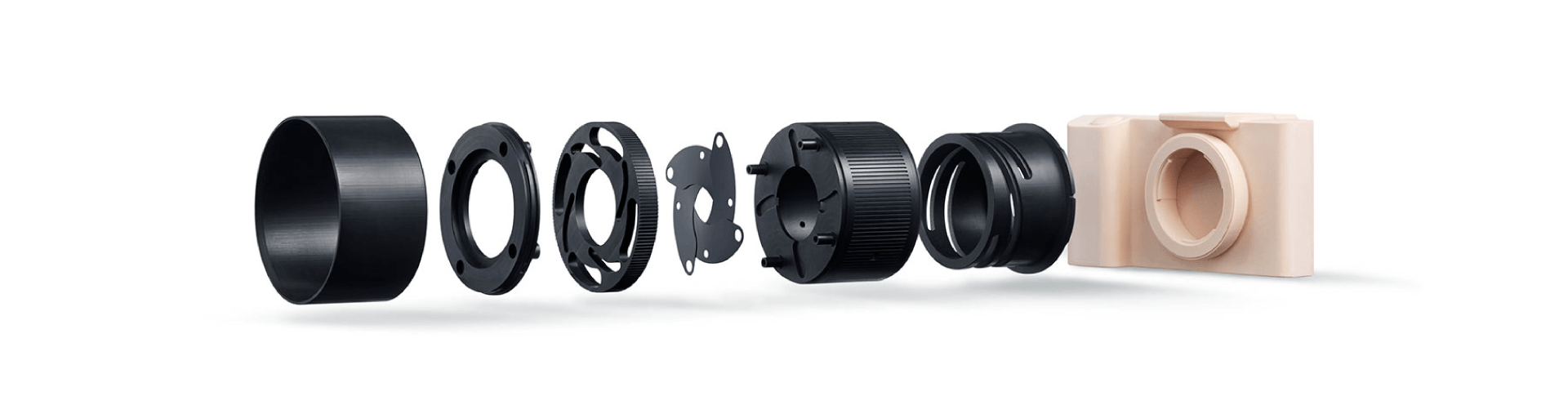

精致细节切削和光滑表面处理

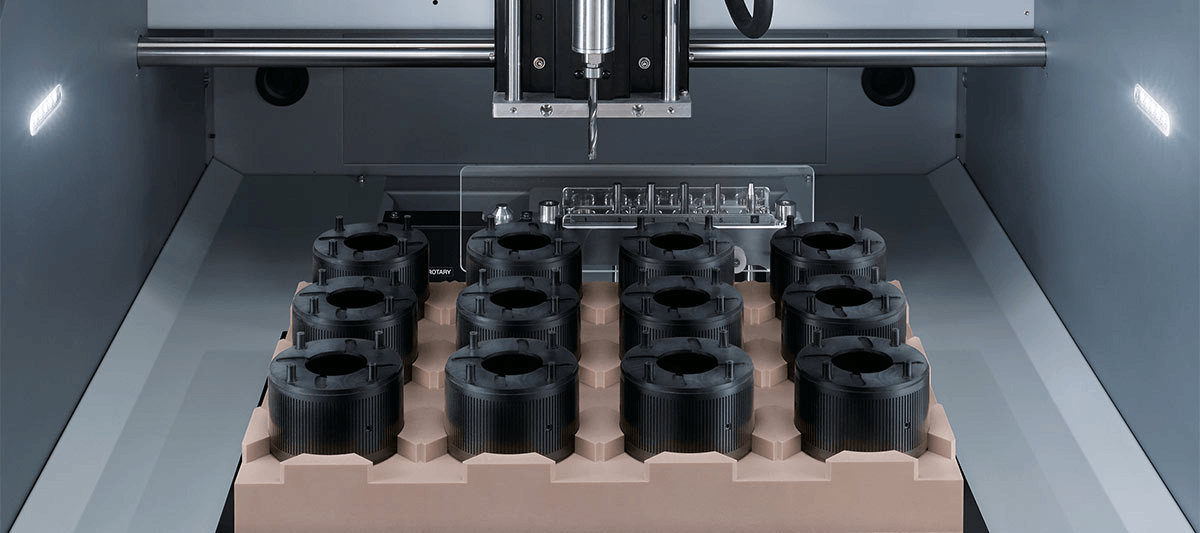

MDX-50 配有优化后的驱动系统，设备刚度和驱动机构，可制作出表面光滑，细节精致的原型产品，适合测试结构，功能和组装契合度。设备加工区域为400mm（X）x 305mm Y）x 135mm（Z），可支持大型单品制作或小型多零件产品的批量生产。

磨精细节和光滑表面处理

凭借改进的驱动系统，机器刚性和增强的驱动机构，MDX-50铣床非常流畅和精确的原型，用于测试结构，功能和与其他零件的组装。15.8“（400mm）（X）x 12”（305mm）（Y）x 5.3“（135mm）（Z）的加工区域支持生产大型单件物件或批量生产更小型的多件件。

节约您的时间

用户可利用MDX-50的自动化功能自信完成快速操作。结合使用5位自动换刀装置和选配旋转轴单元更可实现超自动高精准的操作：
● 自动感应功能可调校刀具长度，确保每个切削任务的精准性
● 选配旋转轴可轻松完成复杂表面切削：
包含一个加宽自定心头座和尾座工件夹具装置
材料可在0-360度范围内自动旋转
可实现2面、4面和自定义角度转位

内置控制面板
单元前端的内置控制面板可几乎完成所有设备操作。用户无需频繁返回电脑，便可轻松查看当前项目状态并操作设备各项功能。

简化设备设置
MDX-50的拓展工作区域和内置照明改善了机内视野，有效缩短了设备设置的时间和精力，另外搭配的工具适配器还可帮助快速完成ATC工具的安装——无需扳手或其他工具。

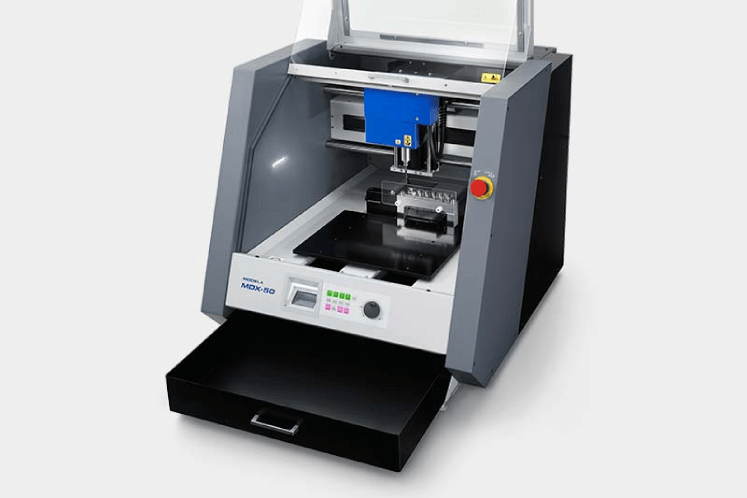

干净、整洁、便利的生产过程
MDX-50适合在工作室和教学环境中使用。内置导轨安全门可保证安全运行，并在内置碎屑收集抽屉中储存废物。

多款面向多元化用户的软件

入门级

SRP Player CAM

这款在工业和教育领域都备受欢迎的软件根据MDX-50的先进功能进行了升级更新。简单五步便可完成切削设置，连新手也能轻松掌握操作技巧。

ClickMill

ClickMill软件可直接控制MDX-50的表面堆焊、钻孔、槽型面加工和其他加工流程，无需使用CAD或CAM软件。

专业级

G Code Support

MDX-50还支持G代码NC编程语言，从而十分适合专业和教学使用

G Code Support

MDX-50还支持G代码NC编程语言，从而十分适合专业和教学使用

MDX-50减式快速原型机规格信息

型号	MDX-50
可接受材质	X:15.80in(400毫米) Y:12.00in(305 毫米) 2:5.315in(135 毫米)
工作台尺寸	W:15.80in(400 毫米) D:12.00in(305 毫米)
可装载工件尺寸	X:15.80in(400 毫米) Y:12.00in(305 毫米) Z:3.90in(100 毫米)
轴驱动	步进电机
进给速率	XY:0.3至141.7英寸1分(7至3600 毫米/分)Z:0.3至118.1英寸/分(7至3600 宝米/分)
软件分辨率	RML-1:0.001 笔米/步 NC 代码0.001 毫米/步

X：14.29 英寸(363 毫米)- 设备坐标：1.46 至15.75 英寸(37 至400 毫米)

Y：12.01 英寸(305 毫米)

Z：4.92 英寸(125 毫米)

A：±2146680°(约±5963 旋转)14.96 英寸(380 毫米)

型号	MDX-50
可接受材质	X:15.80in(400毫米) Y:12.00in(305 毫米) 2:5.315in(135 毫米)
工作台尺寸	W:15.80in(400 毫米) D:12.00in(305 毫米)
可装载工件尺寸	X:15.80in(400 毫米) Y:12.00in(305 毫米) Z:3.90in(100 毫米)
轴驱动	步进电机
进给速率	XY:0.3至141.7英寸1分(7至3600 毫米/分)Z:0.3至118.1英寸/分(7至3600 宝米/分)
软件分辨率	RML-1:0.001 笔米/步 NC 代码0.001 毫米/步

Windows 10,8.1,7 (32 或64 位版本)* 1，* 2，* 3 操作系统要求的内存量

型号	MDX-50
可接受材质	X:15.80in(400毫米) Y:12.00in(305 毫米) 2:5.315in(135 毫米)
工作台尺寸	W:15.80in(400 毫米) D:12.00in(305 毫米)
可装载工件尺寸	X:15.80in(400 毫米) Y:12.00in(305 毫米) Z:3.90in(100 毫米)
轴驱动	步进电机
进给速率	XY:0.3至141.7英寸1分(7至3600 毫米/分)Z:0.3至118.1英寸/分(7至3600 宝米/分)
软件分辨率	RML-1:0.001 笔米/步 NC 代码0.001 毫米/步

(* 1)此软件为32 位应用，因此在64 位Windows 操作系统中使用时需运行WOW64 (Windows-On-Windows 64 )

(* 2)要求Internet Explorer 8.0 或以上

(* 3)操作尚未在虚拟Windows 环境(如Hyper-V 和Virtual PC )中验证
